Popis výrobku:
SC (B) 10/11 Epoxidový litýTransformátor suchého typuse konstrukčně odlišuje dílčími válcovými vinutími odlitými do útvaru sekanými skleněnými vlákny s axiálními vzduchovými průchody vytvořenými uvnitř pro umožnění tepelné difúze. Vhodná technologie odlévání pomáhá pryskyřici proniknout do každé mezery mezi vinutími, vrstvami a podsekcemi, aby byla zajištěna pevnost elektrické izolace a nízká hodnota částečného výboje (méně než nebo rovna 5ks).
Prevence lámání na odlitcích, omezení tvorby bublin v odlitku a snížení hodnoty částečného výboje na minimum jsou vždy považovány za velkou výzvu pro světové výrobce transformátorů a rozhodující pro výrobu transformátorů suchého typu z lité pryskyřice.
Vlastnosti produktu:
1. Odstraňte kůži z vrstvy zapouzdřující pryskyřice, aby se umožnila lepší difúze tepla spirálami;
2. Cívky jsou zpevněny tkaninou ze skelných vláken, aby se zvýšila její mechanická pevnost a schopnost odolávat vznikajícímu zkratu a následně zabránit
zlomeniny na odlitcích;
3. Použití jedinečného zpracování cívek pomáhá dramaticky snížit vnitřní částečné vybití cívek a zvýšit elektrickou pevnost;
4. Fóliová struktura pro NN vinutí pomáhá snižovat magnetický únik na konci cívky a zvyšuje odolnost proti vznikajícímu zkratu.
|
Technická data 35kV SC(B)10 litá pryskyřice F Třída izolace Suchý typ výkonového transformátoru
|
||||||||||||||
|
|
Ztráta (kW) | Úroveň izolace | váha (kg) | Obrysový rozměr (mm) | Obrysový rozměr s ochranným pouzdrem | |||||||||
| Jmenovitá kapacita | Skupina napětí (kV) | Způsob připojení | (120) | Proud naprázdno | (L) | (W) | (H) | (L) | (W) | (H) | ||||
| (kVA) | HV | LV | Naprázdno | Zatížení | % | |||||||||
| 50 | 0.5 | 1.5 | 2.8 | 610 | 1000 | 870 | 1160 | 1700 | 1400 | 1330 | ||||
| 100 | 0.7 | 2.2 | 2.4 | 915 | 1100 | 870 | 1350 | 1800 | 1400 | 1500 | ||||
| 160 | 0.88 | 2.96 | 1.8 | 1200 | 1500 | 870 | 1380 | 2200 | 1500 | 1600 | ||||
| 200 | 0.98 | 3.5 | 1.8 | 1400 | 1530 | 870 | 1420 | 2250 | 1500 | 1650 | ||||
| 250 | 1.1 | 4 | 1.6 | 1600 | 1550 | 870 | 1450 | 2300 | 1500 | 1700 | ||||
| 315 | 1.31 | 4.75 | 1.6 | F/F | 1800 | 1580 | 870 | 1550 | 2300 | 1600 | 1800 | |||
| 400 | Dyn11 řekl: | 1.53 | 5.7 | 1.4 | 2200 | 1740 | 870 | 1710 | 2450 | 1600 | 1950 | |||
| 500 | 35~38.5 | 0.4 | 1.8 | 7 | 1.4 | 2500 | 1740 | 870 | 1900 | 2450 | 1600 | 2100 | ||
| 630 | Yyn0 | 2.07 | 8.1 | 1.2 | 2900 | 1860 | 870 | 1980 | 2550 | 1700 | 2250 | |||
| 800 | 2.4 | 9.6 | 1.2 | 3500 | 1860 | 870 | 2180 | 2550 | 1700 | 2400 | ||||
| 1000 | 2.7 | 11 | 1 | 4200 | 1900 | 1120 | 2265 | 2600 | 1800 | 2500 | ||||
| 1250 | 3.15 | 13.4 | 0.9 | 4900 | 1950 | 1120 | 2355 | 2650 | 1800 | 2600 | ||||
| 1600 | 3.6 | 16.3 | 0.9 | 5800 | 2000 | 1120 | 2380 | 2700 | 1800 | 2650 | ||||
| 2000 | 4.25 | 19.2 | 0.9 | 6600 | 2100 | 1120 | 2480 | 2800 | 1800 | 2700 | ||||
| 2500 | 4.95 | 23 | 0.9 | 7500 | 2200 | 1120 | 2550 | 2900 | 1800 | 2800 | ||||

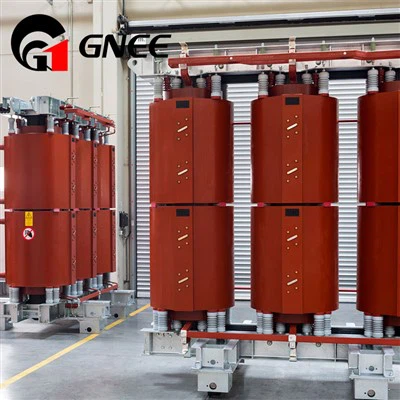

Transformátor GNEE SC (B) 10/11 epoxidového litého suchého typu
O AS
FQA
Otázka: Jaká je cena dopravy?
A: V závislosti na přístavu doručení se ceny liší.
Otázka: Co by mělo poskytnout vlastní transformátor?
Odpověď: Nejlepší jsou technické výkresy a specifikace, nebo můžete uvést klíčové parametry pro navrhování.
Otázka: Mohl bych mít váš katalog a ceník?
Odpověď: Cena se může změnit v závislosti na trhu s materiálem. Vítejte v kontaktu pro přesnou cenu prostřednictvím Made-in-China nebo oficiálních webových stránek společnosti.
Otázka: Poskytujete bezplatné vzorky pozinkovaných ocelových plechů?
Odpověď: Ano, můžeme poskytnout vzorky zdarma k testování a kupující by měl nést veškeré náklady na dopravu.
Otázka: Přijímáte malé objednávky?
A: S tímto problémem se nemusíte bát, stačí požádat o radu.
Otázka: Přijímáte kontrolu třetí strany?
A: Ano, naprosto to přijímáme.
